PS9550系列
變頻器一體化裝置
- 產品簡介
- 技術數據
- 運行環境
- 應用范圍
- 功能特點
- 資料下載

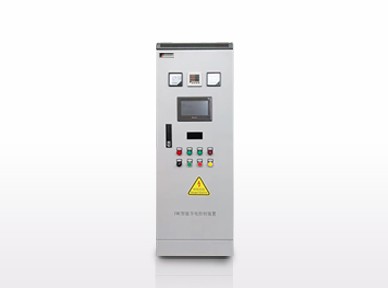

變頻器一體柜是基于普傳科技PI550系列高性能標準性矢量變頻器基礎上，將變頻器進行模塊化設計并配置相應外圍控制電路及顯示操控的一體化集成控制柜。用戶訂購可以選擇我司標準配置功能、也可根據現場使用需求自行選擇外圍控制器件及所需面板操控，根據客戶需求定制?？蛻糍徺IPS柜后，只要正確接入電源及輸出電機線即可正常使用，避免了現場二次配線的不便。PS變頻一體柜的組成,不但外觀簡潔美觀、也提高了二次配電的安全可靠性，操控簡單、同時降低了用戶的成本投入。
|
項目 |
功能 |
規范 |
||
|
電源 |
額定電壓等級 |
AC 3PH 480V(-10%)~440V(+10%) AC 3PH 380V(-15%)~440V(+10%) AC 1PH 220V(-15%)~240V(+10%) AC 3PH 220V(-15%)~240V(+10%) |
||
|
輸入頻率 |
50Hz/60Hz |
|||
|
允許波動 |
電壓持續波動：±10%；輸入頻率波動：±5%；電壓失衡率小于3%；畸變率滿足IEC61800-2標準 |
|||
|
控制性能 |
控制系統 |
基于DSP的高性能矢量控制變頻器 |
||
|
控制方法 |
V/F控制，無PG矢量控制，帶PG矢量控制 |
|||
|
自動轉矩提升功能 |
實現V/F控制方式下低頻率（1Hz）大輸出轉矩控制 |
|||
|
加減速控制 |
直線或S曲線加減速方式。四種加減速時間，加減速時間范圍0.0~6500.0s |
|||
|
V/F曲線方式 |
線性，平方根多次冪，用戶自定義V/F曲線 |
|||
|
過載能力 |
G型：額定電流150%-1分鐘，額定電流180%-2秒 |
|||
|
F型：額定電流120%-1分鐘，額定電流150%-2秒 |
||||
|
最高頻率 |
矢量控制：0-300Hz V/F控制：0~3200Hz |
|||
|
載波頻率 |
0.5K~16kHz;可根據負載特性，自動調整載波頻率 |
|||
|
輸入頻率分辨率 |
數字設定：0.01Hz 模擬設定：最高頻率×0.1% |
|||
|
啟動轉矩 |
G型機：0.5Hz/150%(無PG矢量控制) F型機：0.5Hz/100%(無PG矢量控制) |
|||
|
調速范圍 |
1：100（無PG矢量控制） 1：1000（帶PG矢量控制） |
|||
|
穩速精度 |
無PG矢量控制：≤±0.5%（額定同步轉速） 帶PG矢量控制：≤±0.02%（額定同步轉速） |
|||
|
轉矩響應 |
≤40ms（無PG矢量控制） |
|||
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%~30.0% |
|||
|
直流制動 |
直流制動頻率：0.00Hz~最大頻率，制動時間：0.0~100.0秒，制動動作電流值：0.0%~100.0% |
|||
|
點動控制 |
點動頻率范圍：0.00Hz~最大頻率；點動加減速時間0.0s~6500.0s |
|||
|
多段速運行 |
通過控制端子實現最多16段速運行 |
|||
|
內置PID |
可方便實現過程控制閉環控制系統 |
|||
|
自動電壓調整（AVR） |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|||
|
轉矩限定與控制 |
“挖土機”特性，對運行器件轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制 |
|||
|
個性化功能 |
上電外圍設備安全自檢 |
可實現上電對外圍設備進行安全檢測如接地、短路等 |
||
|
共直流母線功能 |
可實現多臺變頻器共用直流母線的功能 |
|||
|
逐波限流功能 |
內置逐波限流算法，減少變頻器報過流概率，提高整機抗干擾能力 |
|||
|
定時控制 |
定時控制功能：設定時間最大6500分鐘 |
|||
|
運行 |
輸入信號 |
運行方法 |
鍵盤/端子/通訊 |
|
|
頻率設定 |
10種頻率設定方式，包括DC 0~10V、-10~+10V范圍可調整；DC 0~20mA 范圍可調整，面板編碼器等 |
|||
|
啟動信號 |
正轉，反轉 |
|||
|
多段速度 |
最多可以設定16段速度（使用多功能端子或者程序運行） |
|||
|
緊急停止 |
中斷控制器的輸出 |
|||
|
擺頻運行 |
過程控制運行 |
|||
|
故障復位 |
當保護功能處于有效狀態時，可以自動或手動復位故障狀態 |
|||
|
PID反饋信號 |
包括DC 0~10V，DC 0~20mA |
|||
|
輸出信號 |
運行狀態 |
電機狀態顯示，停止，加減速，勻速，程序運行狀態 |
||
|
故障輸出 |
觸點容量：常閉觸點3A/AC 250V；常開觸點 5A/AC 250V;1A/DC 30V |
|||
|
模擬輸出 |
兩路模擬輸出，可以選擇頻率、電流、電壓等16種信號，輸出信號范圍在0~10V/0~20mA內可任意設定。 |
|||
|
輸出信號 |
多達4路輸出信號，每路有40種信號可供選擇 |
|||
|
運行功能 |
限制頻率，回避頻率，轉差補償，反轉保護，自整定，PID控制 |
|||
|
直流電流制動 |
內置PID調節制動電流，在不過流的前提下，保證足夠的制動轉矩 |
|||
|
運行命令通道 |
三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換 |
|||
|
頻率源 |
共有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、多段速給定、串行口給定，可通過多種方式切換。 |
|||
|
輸入端子 |
8個數字輸入端子，可兼容有源PNP或NPN輸入方式，其中一個可做高速脈沖輸入（0~100kHz方波）；三個模擬量輸入端子，其中AI1和AI2可選擇0~10V或0~20mA輸入，A3電壓為-10V~+10V輸入 |
|||
|
輸出端子 |
兩個數字式輸出端子，其中一個可做高速脈沖輸出（0~100kHz方波）；一個繼電器輸出端子；兩個模擬輸出端子，分別可選0~20mA或0~10V，可實現設定頻率、輸出頻率、轉速等物理量的輸出。 |
|||
|
保護功能 |
變頻器保護 |
過壓保護，欠壓保護，過流保護，過載保護，過熱保護，過流失速保護，過壓失速保護，缺相保護（可選功能），外部故障，通訊錯誤，PID反饋信號異常，PG故障 |
||
|
IGBT溫度顯示 |
顯示當前IGBT溫度 |
|||
|
變頻器風扇控制 |
可設定 |
|||
|
瞬間掉電再起動 |
小于15毫秒：連續運行 大于15毫秒：自動檢測電機轉速，瞬間掉電再啟動 |
|||
|
轉速起動追蹤方式 |
變頻器啟動時自動追蹤電機轉速 |
|||
|
參數保護功能 |
通過設定管理員密碼和解碼，保護變頻器參數 |
|||
|
顯示 |
LED/OLED顯示鍵盤 |
運行信息 |
監視對象包括：運行頻率，設定頻率，母線電壓，輸出電壓，輸出電流，輸出功率，輸出轉矩，輸入端子狀態，輸出端子狀態，模擬量AI1值，模擬量AI2值，電機實際運行速度， |
|
|
錯誤信息 |
最多保存有3個錯誤信息，可以查詢故障發生時刻的故障類型、電壓、電流、頻率和工作狀態 |
|||
|
LED顯示 |
顯示參數 |
|||
|
OLED顯示 |
可選件，中/英文提示操作內容 |
|||
|
參數拷貝 |
可上傳和下傳變頻器的功能代碼信息，實現快速參數復制 |
|||
|
按鍵鎖定和功能選擇 |
實現按鍵部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 |
|||
|
通訊 |
RS485 |
內置485 |
||
|
環境 |
環境溫度 |
-10℃~40℃（環境溫度在40℃~50℃，請降額使用） |
||
|
儲存溫度 |
-20℃~65℃ |
|||
|
環境濕度 |
小于90%R.H，無水珠凝結 |
|||
|
振動 |
5.9m/s2(=0.6g) |
|||
|
應用地點 |
室內，不受陽光直曬，腐蝕性氣體、無塵埃、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|||
|
海拔高度 |
低于1000m |
|||
|
污染等級 |
2 |
|||
|
防護等級 |
IP20 |
|||
|
產品標準 |
產品執行安規標準 |
IEC61800-5-1:2007 |
||
|
產品執行EMC標準 |
IEC61800-3：2005 |
|||
|
冷卻方法 |
強制風冷 |
|||
（1）環境溫度-10℃~50℃，超過40℃后，按照1℃降額3%的比例降額。不建議在50℃以上的環境中使用變頻器。
（2）防止電磁干擾、遠離干擾源。
（3）防止水滴、蒸汽、粉塵、灰塵、棉絮、金屬細粉的侵入。
（4）防止油、鹽及腐蝕性氣體侵入。
（5）避免震動。最大振幅不超過5.8m/s(0.6g)。
（6）避免高溫多濕且無雨水滴淋，相對濕度小于90%RH，不允許結露。在存在腐蝕性氣體的空間中，最大相對濕度不能超過60%。
（7）海拔高度。
（8）禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境中使用。
變頻器節能一體柜廣泛應用于國家發改委“電機系統節能工程”重點改造領域：
電力：改造風機、水泵系統，重點是20萬千瓦以上火力發電機組。
冶金：鼓風機、除塵風機、冷卻水泵、加熱爐風機、鑄造除鱗水泵等設備。
有色：除塵系統自動化控制及風機調速。
煤炭：礦井通風機、排水泵調速改造及計算機控制系統。
石油、石化、化工：工藝系統流程泵自動化控制。
機電：研發制造節能型電機、電機系統及配套設備。
輕工：注塑機、液壓油泵的節能。
其他：企業空調和通風、樓宇集中空調的電機系統改造等
此外，還應用于建材（水泥、玻璃）市政、建筑（樓宇供水）、暖通、污水處理等領域。
兼具PI550系列產品功能，工頻/變頻運行雙回路安全設計，可以保證生產連續性，安裝維護更加方便。
1）優良的軟啟動功能：利用智能節電控制器，可使電機沿給定的加速時間逐漸加速到正常運轉速度，從而有效地降低了設備的機械沖擊，這將使得設備的壽命得以有效延長，并可降低設備的維修和保養成本。
2）完美的調速特性，三種速度控制方式：V/F恒轉矩控制方式、無PG矢量控制（SVC）方式、有PG矢量控制（VC）方式。
3）顯著的節電效果：能源價格的不斷上漲和各國能源法案中對節能提出了更嚴格的要求，使節能成為各行業必須面臨的重要課題。
4）“智能節電一體化控制器”，針對各類設備的特性配置專用的控制系統，具有良好的節電效果。作為優良的節電設備，廣泛用于通風、供水、塑膠、陶瓷、印染、紡織、油田、五金等行業，節電效果達10-60%。
5）內置簡易PLC功能，即一個多段速發生器；變頻器能根據預先設定的運行時間、運行頻率和方向，自動控制電機的運轉，以滿足生產工藝的需要。
6）內置PID功能，可以很方便地實現如恒壓供水、恒壓供氣等閉環控制系統。
7）完善的故障檢測、診斷、數碼顯示功能，提高電機運行的可靠性。
8）具有遠程自動化控制RS-485接口，可用于遠程控制。
9）獨特的模塊化設計和可靠的產品結構。
10）所有部件均采用高品質器件，從而保證產品的高壽命。
11）發貨之前，每臺控制柜都已通過嚴格的測試，確保產品100%的優良率。
12）經過特殊涂裝的PCB電路板，可以保證產品在惡劣的工況條件下具有可靠的保護。
13)完備的自我監控和報警功能可保證產品運行的高可靠性和高穩定性。
14）用戶可選擇帶或者不帶“市/節電”切換，操作方便。
