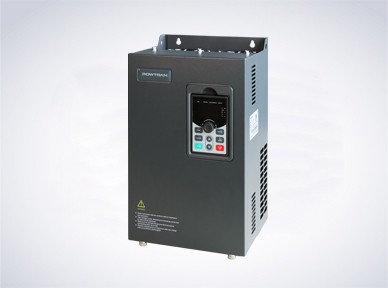

PI550-I系列中頻電源
- 產品簡介

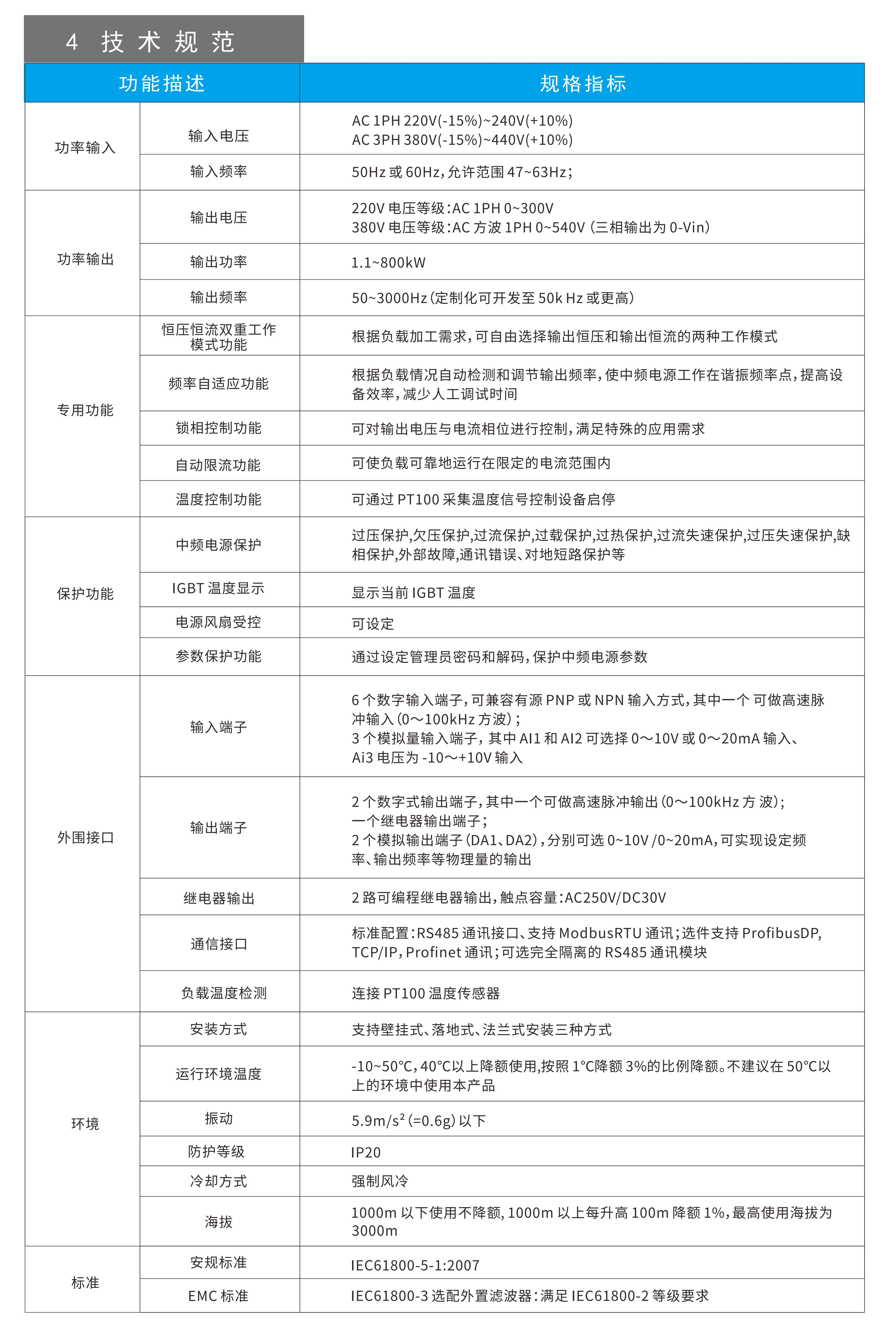

- 技術數據
- 運行環境
- 應用范圍
- 功能特點
- 資料下載
(1)環境溫度-10℃~50℃,超過40℃后,請降額使用,按照1℃降額3%的比例降額。不建議在50℃以上的環境中使用變頻器。
(2)防止電磁干擾、遠離干擾源。
(3)防止水滴、蒸汽、粉塵、灰塵、棉絮、金屬細粉的侵入。
(4)防止油、鹽及腐蝕性氣體侵入。
(5)避免震動。最大振幅不超過5.9m/s(0.6g)。
(6)避免高溫多濕且無雨水滴淋,相對濕度小于90%RH,不允許結露。在存在腐蝕性氣體的空間中,最大相對濕度不能超過60%。
(7)海拔高度。
(8)禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境中使用。

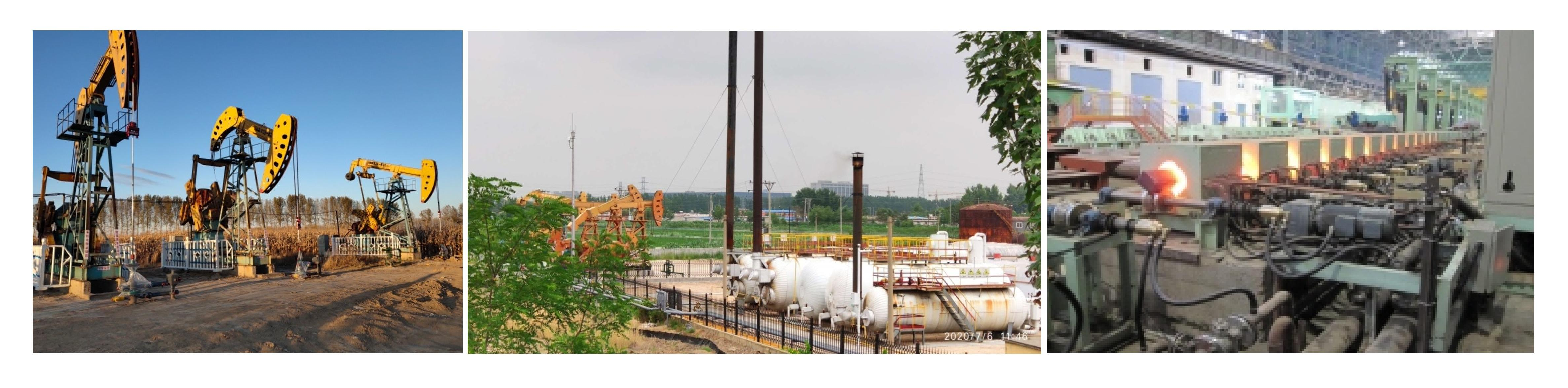

石油熱采:加油桿應用
PI550-I系列產品面市以來,在大慶油田、長慶油田、勝利油田、華北油田、遼河油田、玉門油田等幾個稠油井分布的區域內熱采和石油集輸中成功運用,其加熱效果較之KGPS電源具有明顯的優勢。

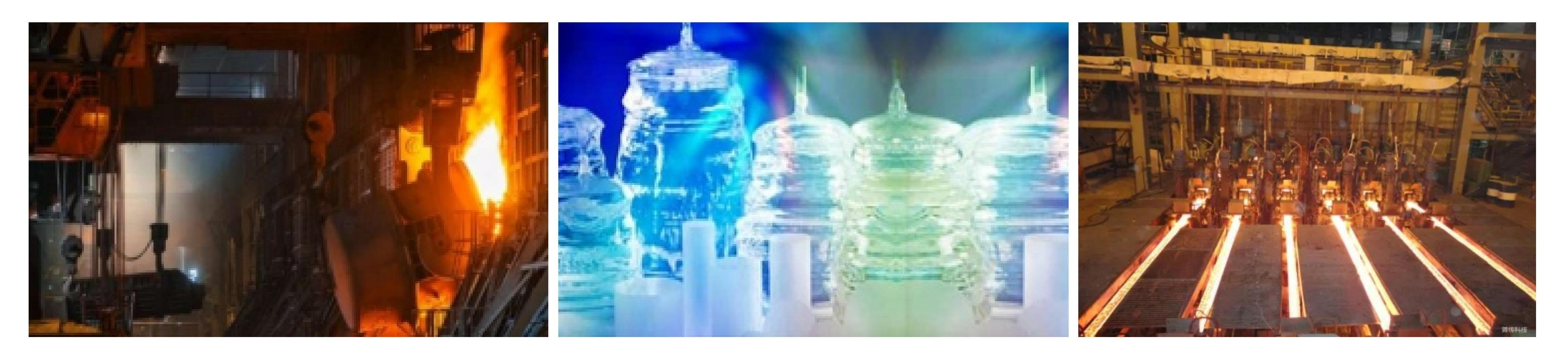

半導體晶體生長:
在DSP的控制下功率器件IGBT始終精確工作在軟開關狀態,工作過程采用功率閉環控制,穩定精度高;系統完善的保護措施使得設備在各個情況下安全運行。產品廣泛應用于金屬熱處理、淬火、退火、透熱、熔煉、焊接、半導體材料煉制、晶體生長、塑料熱合、光纖、烘烤和提純等行業領域。
※ 智能化控制:采用32位美國T1公司專用控制芯片DSP,控制系統性能增強,電路簡化,負載適應性強,實現電源控制的全數字化、智能化。
※ 高輸出效率:輸出頻率最高可達3000Hz(定制化產品除外)。
※ 自動尋頻功能:可根據負載情況自動調節輸出頻率至諧振頻率點,提高系統效率,節省客戶調試時間。
※ 恒流恒壓雙重工作模式:支持恒流和恒壓兩種控制方式和工作模式,可實現輸出電壓,電流和頻率的連續調節,以達到輸出功率可調的目的,適應不同的工況。
※ 寬電壓輸入:適應交流三相380V(-15%)-440V(+10%),滿足更多工況需求。
※ 輸出電壓自動調整功能:輸出電壓可以自動調整并穩定在設定值,可消除輸入電壓波動對中頻電源輸出電壓的影響。具有相序自適應功能,無需鑒別進線相序。
※ 多重保護功能:提供過電壓、過電流、欠電流、短路、斷路、過溫、缺相、過載等多種故障保護功能。
※ 豐富的端子接口:具有PT100端子、RS485通信端子以及多路輸入輸出端子。
※ 高效節能:中頻電源渦流感應加強,導致集膚效應更強,漏磁減少,無功損耗小,提高電子加熱效果,實踐應用功率因數大于0.95,電源的轉化效率高于96%,節能效果比傳統可控硅KGPS電源節能達到20%以上,大大地降低了生產能源的消耗。
※ 易用性強:多種安裝形式便于與開關變壓器及控制元件組成電源系統,可選雙顯英文LED鍵盤和中文LCD鍵盤,可上傳和下載中頻電源的功能代碼信息,實現快速參數復制。
用戶手冊|PI550-I系列中頻電源用戶使用手冊
樣本|PI550-I系列中頻電源樣本
