一、概述
皮帶輸送機，是運用皮帶的無極運動運輸物料的機械設備。廣泛用于礦山、港口等的生產作業，根據用戶產量及輸送量的要求、通常需要對皮帶運行速度進行調整。而變頻器具有操控簡單、調速方便、保護功能完善，因此在皮帶機上可以得到很好的應用。
二、現場簡介

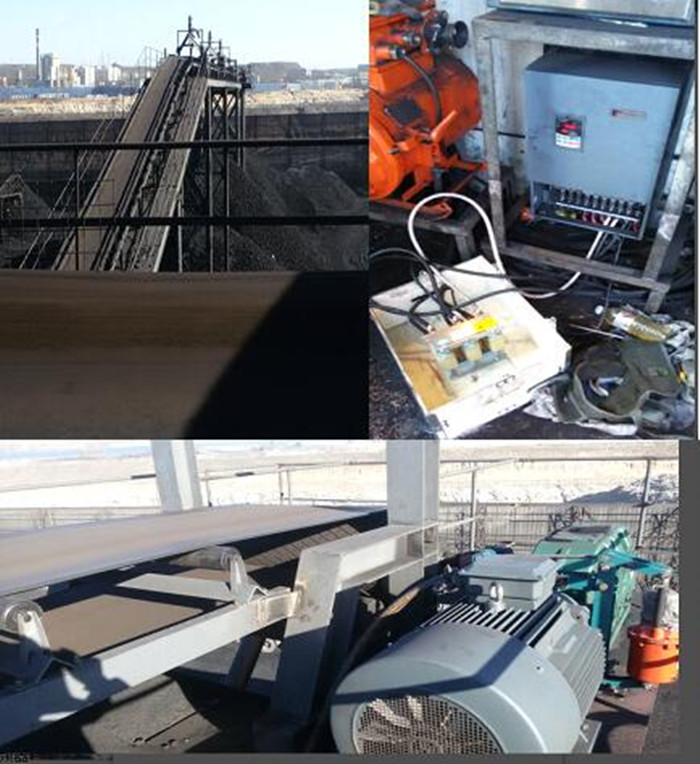

該現場是一個煤礦，1990年5月開始建礦，初期設計規模為30萬噸/年。1999年由神華神東多經公司接收，并進行了兩次技改，生產能力得到較大提高。主要經營煤炭開采及銷售。現場是通過皮帶機來把篩選好的煤送到煤場?，F(xiàn)場圖片如下：
三、設備情況

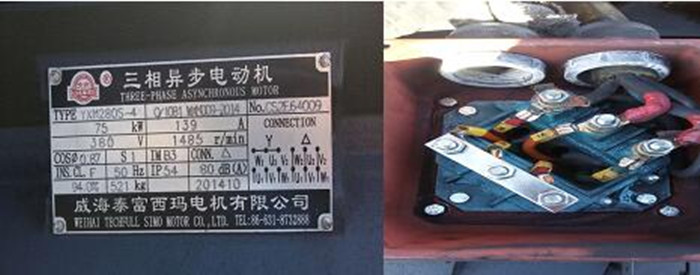

該傳送帶長度約70M，拖動電機為75KW380V4極電機（型號YXM280S-4），經減速機連接拖動皮帶運行，減速比為31.5：1。供電電源為三相660V50Hz，咨詢電機生產廠、通過更改電機接線方式，將電機改為使用660V電源。電機銘牌數據及接線方式如下圖：
四、變頻器選型
了解該現場原先使用的55KW電機，由于產量要求提高、電機增大到75KW，由于電機已經增容，再加上較高的減速比，基本再不會出現超負荷運行，正常匹配變頻器選同功率G系列即可，變頻器型號為PI9230 075G6。
五、現場調試
現場電壓為680V且波動不大比較穩定，皮帶機運行方式為連續運行。修改變頻器參數：
將減減速時間設為30S、變頻器最大頻率及上限頻率設為60Hz，由于接線后測試電機方向反了，通過更改F0.24來更換電機方向更為方便，不用調線。（F0.13=30，F(xiàn)0.14=30，F(xiàn)0.19=60，F(xiàn)0.21=60，F(xiàn)0.24=1）
試運行，出現下述狀況：變頻器V/F運行，15Hz以下運行正常，超過15Hz跳02/04故障，故障時顯示電流只有30A左右，調整轉矩提升、載波、處理接地后故障依舊，改為無感矢量運行，能運行到50Hz，但也跳02/04故障。在無感矢量狀態下，調整載波頻率后運行半個小時不跳故障，但感覺電機沒勁，50Hz時測輸出電壓只有490V。脫開電機接線測試，V/F方式、運行頻率50Hz 測輸出電壓690V（無感矢量運行時輸出電壓500V）；頻率14.9Hz，V/F運行測輸出電壓215V（無感矢量測輸出電壓150V）。測試結果，不帶電機 V/F運行，輸出電壓正常（無感矢量方式輸出電壓低已反饋研發，判斷為軟件問題，另行處理）。
由于該現場變頻器到電機的接線距離比較遠，大約在90多米。因此，初步判斷為輸出電纜分布電容比較大，在輸出電源高次諧波的作用下而引起變頻器跳過流，建議加裝輸出電抗器來改善和解決此問題。
實際情況，加裝交流輸出電抗器（OCL-0200）后，問題得以解決。變頻器無需調節其他任何參數，帶電機運行正常，并且載波頻率相對高時，電抗器的噪聲相對降低。
六、小結
該現場應用屬于最簡單的調速應用，對于變頻器來講沒什么特殊要求，只要保證長期運行的可靠性、安全性即可。關鍵點在交流輸出電抗器的選擇，在這個現場得到了很好地證明，值得學習和借鑒。再有，現場環境比較惡劣，已提醒客戶、后續客戶會配柜子將變頻器安裝在柜內使用，防塵、通風，以改善變頻器使用環境，延長變頻器使用壽命。
