一 引言
在玻璃行業，由于電費的成本已成為原材料成本，人工成本之后的第三大開支；在用電緊張的今天，節省電費已成為企業經營者考慮的一件大事；而玻璃廠的鋼化爐是玻璃廠的重要設備之一，也是主要的耗電設備之一。鋼化冷卻風機的容量是按照鋼化爐最大的設計產量來選型的，且留有一定的余量。在使用中，冷卻風機長期固定在最大的轉速下運行。由于季節、晝夜和生產工況的變化，冷卻風機的實際風量需求在絕大部分時間內遠比設計負載低；在轉速固定的情況下，當冷卻風機的風量過剩時，只能通過控制風門的進風量，這樣就造成風機功耗的嚴重浪費，故對立窯風機進行變頻節能改造具有一定的現實意義。本文就玻璃鋼化爐兩臺功率為315kW的離心風機為例，介紹普傳PI9000系列變頻器在鋼化爐風機調速的節能應用。
二 鋼化爐工作原理

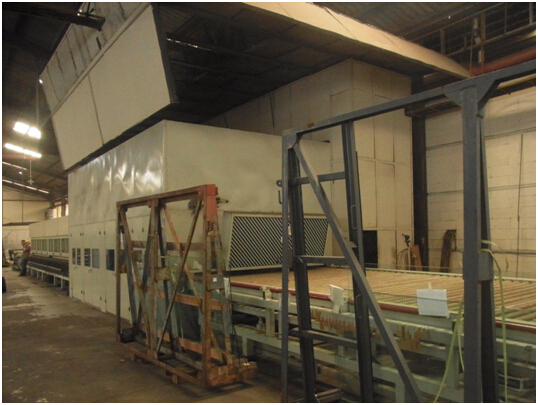

玻璃鋼化機組主要由放片段、對流加熱段、平鋼化段、和取片段四大部分，以及高壓離心風機、供風管道、集風箱、氣路、電氣控制柜、操作臺等組成。強制對流平鋼化機組采用獨有的噴射增流技術，通過吸入爐內熱空氣與經過預熱的壓縮空氣在噴管內混合，使噴管向玻璃表面噴出的氣流溫度大幅提高，爐內熱空氣對流循環強制增強，爐溫均勻性及穩定性的提高，使玻璃在爐內的加熱效果更好。
三 玻璃鋼化過程與工藝
玻璃鋼化爐的玻璃鋼化工藝主要由兩部分組成，即加熱和淬冷。
（1）先將普通玻璃在往復式加熱室中均勻受熱到玻璃軟化點，使玻璃軟化后進行極速淬冷來完成玻璃鋼化。
（2）淬冷使用的吹風來自兩臺功率為315kW的離心風機。
（3）根據玻璃薄厚不同，離心風機轉速按控制系統上位機設定的參數，產生流量大小不同的強大氣流，均勻地對玻璃的正反面進行吹風淬冷。
（4）經過鋼化淬冷后的玻璃，在其表面形成壓應力，當玻璃承受外力時，首先抵消表層應力，從而提高了承載能力，改善了玻璃抗拉強度。
四 設備性能及技術參數
1 玻璃產品規格
平鋼化玻璃：
玻璃最大尺寸： 4800mm × 2400mm（5mm） 2200mm*2400mm (4mm)
玻璃最小尺寸： 300mm × 200 mm
玻璃厚度范圍： 3 ～19mm
2 產品性能：符合GB15763.2‐2005有關要求
3 生產能力：（參考）
玻璃 厚度 （mm）
4 5 6 8 10 12 15 19
產能 （爐/小時）
22 18 15 12 9 7 5 4
4 適應玻璃品種（1）透明浮法玻璃（2）本體著色浮法玻璃（3）單面絲網印刷玻璃（4）超白壓花玻璃（5）LOW‐E鍍膜玻璃。
五 風機變頻調速節能原理
1. 風機的負載特性及基本數量關系風機為平方轉矩負載、也叫變轉矩類負載，根據流體力學的基本定律，其轉速、風量（流量）、風壓（壓力）及功率（軸功率）關系為：
Q∝n；H∝n2；P∝n3
其中：Q－風量；H－風壓；P－功率； n－轉速
2 風機變頻調速節能原理分析由以上風機的轉速、風量、風壓及功率關系可見：
（1）在風量需求小于風機的額定風量時，即電機工作在額定轉速以下，降低風機轉速，可以方便地調節風機的鼓風量。
（2）隨著風機轉速的降低，電機的軸功率相應減小，其消耗的電功率明顯下降。
（3）因此，對于風機負載，采用變頻調速技術取代百葉閥門調節風量，有顯著的節能效果。鋼化爐風機節能預估：
（1）當轉速減少到額定轉速的85%時（對應風量減少到額定風量的85%），其電機的軸功率將減少到額定功率的61% [（85%）3]；
（2）鋼化爐風機維持在待機狀態，風機轉速減少到額定轉速的10%時，此時電機的軸功率僅為額定功的0.001%。由此可見，風機采用變頻調速，節能效果非常明顯。
六 用戶對變頻節能改造后功能的要求
a） 要求變頻器的跟隨性能好，質量穩定可靠，故障率低。
b） 啟動時間不能超過 120S，啟動過程不能報過流故障；啟動后需要給PLC 系統反饋信號表示風機已經正常啟動；加熱過程中，風機需能運行在5Hz 待機；
c） 為了不給另外一臺風機增加壓力，浪費電能，兩臺風機跑動的風壓要幾乎持平。在鋼化不同厚度的玻璃時需要設定不同風壓值；一臺風機切換到兩臺風機或者兩臺風機切換到一臺風機需要平滑過渡。
七，變頻調速節能改造方案設計

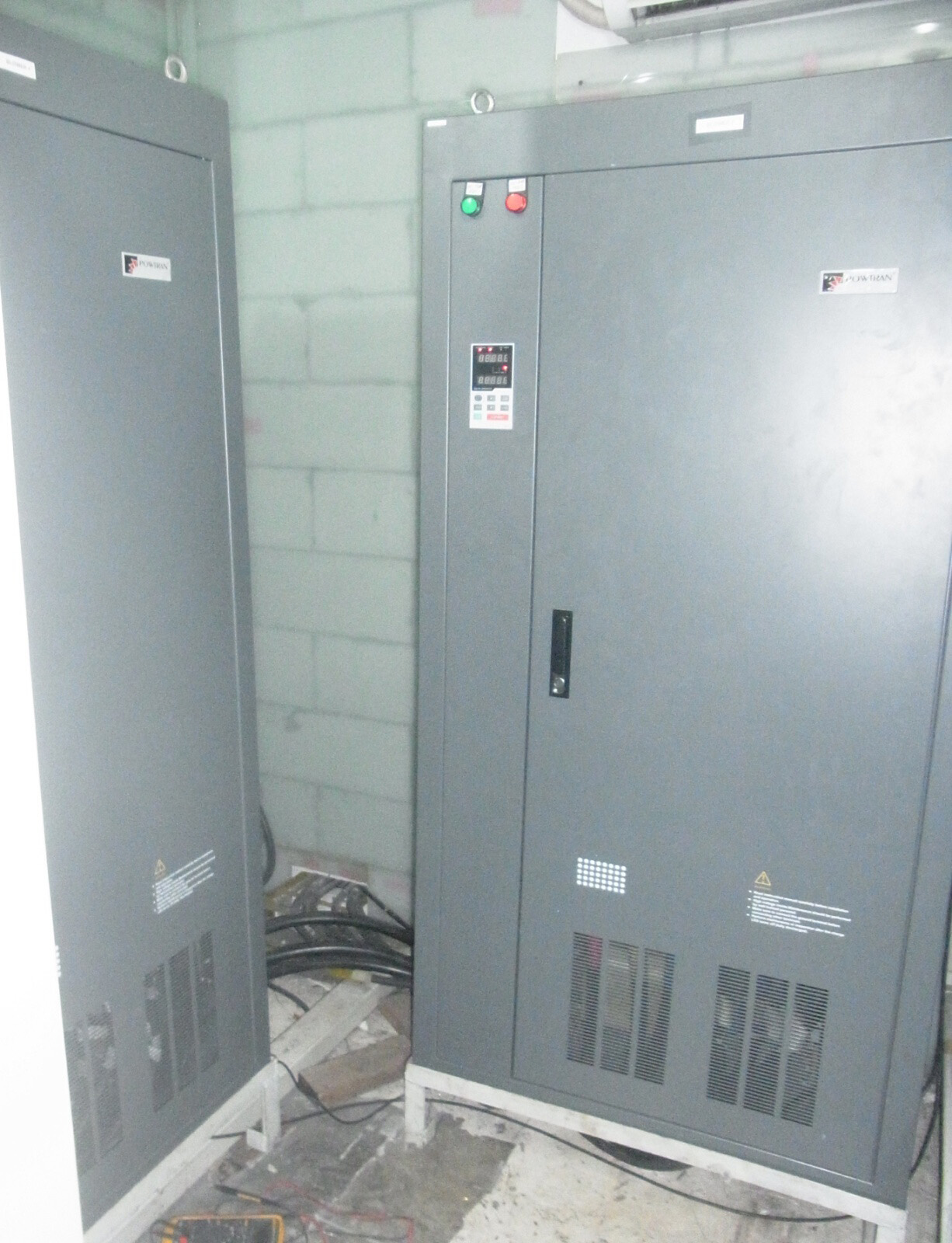

a) 根據現場情況和用戶的要求，我們?cè)O(shè)計安裝一臺品質優良、性能穩定可靠的平方轉矩（風機水泵型）普傳PI9300 400F3變頻器，是一款基于DSP的高性能矢量控制變頻器，具備V/F控制、無感矢量控制、帶PG 矢量控制多種控制方式，可以適應恒轉矩和恒功率的各類負載，優異的低頻轉矩特性和高動態特性，可以應對運行過程中的負載擾動及快速加減速的要求。
b) 根據客戶系統設定加速時間為 70S，可以滿載啟動不報過流故障；利用變頻器繼電器輸出功能給PLC 反饋?zhàn)冾l器已正常啟動的信號；設定最低頻率5Hz,在加熱過程中變頻器處于待機狀態，凸顯普傳變頻器的低頻高轉矩特性。
七 變頻器參數設置
F0.11=1 端子控制
F1.00=1 端子DI1用于正轉
F0.03=2 AI1作為模擬量輸入端子
F1.12=2 模擬量信號為4~20MA（需要更改J3跳線）
F0.23=5 最小頻率設置
F0.19=53 最大頻率
F0.21=53 上限頻率
F0.01=53 設定頻率
F0.13=70 加速時間
F2.02=2 故障繼電器輸出功能
F2.05=1 變頻器運行中輸出功能
F3.00=2 預勵磁啟動
F3.05=70 DC預勵磁電流
F3.06=3 DC預勵磁時間
F3.07=1 自由停車
八 變頻器接線圖
九 改造注意事項
1， 改造前，當從一臺風機切換到兩臺風機工作的過程（一臺風機工作，另外一臺風機處于反轉狀態），采用星三角啟動時，直接將電機從反轉逆轉成正轉，瞬間產生大電流導致電機發熱嚴重，不僅損耗電機而且造成不必要的電能浪費；改用變頻啟動方式后，需要注意使用預勵磁啟動功能，先制動再啟動，否則啟動會報過流故障。
2， 兩臺風機同時運行時，若是一臺變頻器報故障，則對應的風閘會由進風口變成出風口，等于給另外一臺變頻器增加了負載，會導致報故障；避免此問題的方法是把變頻器的故障常閉觸點串聯到風閘的電磁閥上，如果變頻器報故障，則立刻關閉風閘。
十 總結
對風機進行變頻節能改造后，風機的用電量大幅度下降，節能效果非常顯著，同時風機轉速下降，降低了機械磨損，減少了風機的故障率和提高了風機的使用壽命，依據不同產品規格、精細可以通過變頻器來改變風機電機的頻率從而調整到鋼化不同玻璃所需的數值，從而保障產品質量，為客戶帶來可觀的經濟效益。
