1.引言：
造紙行業是與國民經濟和社會事業發展關系密切的重要基礎原材料產業，是我國國民經濟重要的支柱產業。目前的新增紙機的傳動設備已經有80%以上采用交流傳動變頻器。
磨漿機是紙漿生產非常關鍵的部分，其紙漿生產線是由一系列配套設備組成的，為提高生產效率、保證紙漿的質量，各傳動部分需要高度的協調，目前先進的生產線重要傳動均采用變頻器驅動。普傳科技變頻器PI500系列在造紙行業具有廣泛的應用。

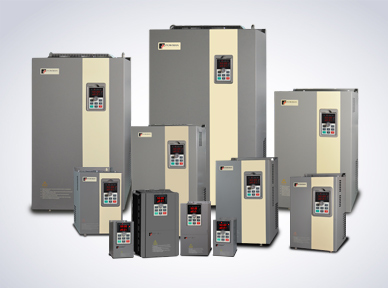

2.普傳科技PI500系列變頻器的特點：
PI500系列功率范圍0.75KW-630KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。
3.方案優勢：
（1）啟動轉矩大，開環0.5Hz時1.5倍力矩輸出,滿足磨漿機運行的要求；
（2）具有轉矩響應速度快的優點，在負載波動時，電流波動小；
（3）具有良好的過載能力及環境適應能力，運行可靠性高；
（4）超強電網適應性，抗電網波動能力達到±15%，保障輸出電壓、電流、速度的穩定性；
（5）優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
（6）環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境；
4.系統簡介：
在本系統中，通過PI500 110KW變頻器驅動磨漿機110KW主電機,通過中央控制系統DCS與整條生產線所有執行元器件與傳感器連接，實時監控各傳動系統的現場情況。中央控制系統控制所有變頻器的啟停、頻率給定、故障復位等命令，同時采集所有變頻器的電流、電壓、母線電壓、運行頻率等數據對各臺變頻器進行實時監控。
5.技術參數：
|
變頻器技術參數 |
設備的配置 |
|
*型號：PI500 110G3 *輸入電壓：3相，380-480V *輸入頻率：50/60Hz ±5% *輸出功率：110kW *輸出電壓：0-480V(最大值由輸入電壓決定） *輸出電流：215A *頻率范圍：0-400Hz *過載能力：150%,60 秒 *環境溫度：-10-40°C *防護等級：IP20 |
* PI500 變頻器 * 110KW 磨漿機主電機 * 中央控制系統DCS * 傳感器
|
6.現場使用情況：

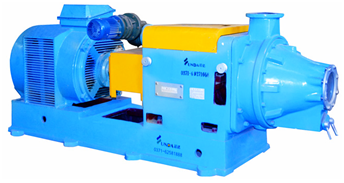

根據現場空間情況，一臺PI500系列變頻器安裝于控制柜中，變頻器安裝及現場電機如下圖所示：
7.運行效果：
采用PI500變頻器的磨漿機控制系統已投入運行一年多，取得了良好的經濟效益和社會效益：
*控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
*優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
*通過電機的實際運行電流來控制進料量，且有過載預報警功能和免跳閘功能，能保證電機安全和生產連續性；
*經濟效益顯著，節電效果達20%以上，一年多即可收回采用變頻控制系統增加的全部投資；
8.客戶收益：
*調速方便，可確保涂料與介質混合達到最均勻；
*降低了齒輪箱的損耗，大大節省維修費用；
*變頻器全面的保護功能，最大限度保障生產連續性；
*在線無級調速，不同品種使用不同的研磨速度；
*經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資；
